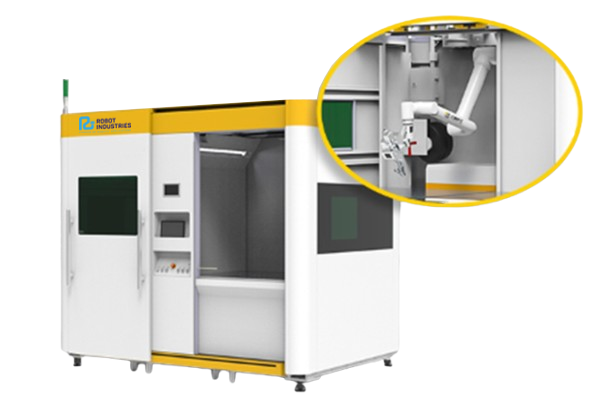

RI WD Closed Dual Hanging – Cella di saldatura a due stazioni con robot sopraelevato
Una cella chiusa a due stazioni con il robot sospeso a un binario sopraelevato: più spazio per pezzi di grandi dimensioni, meno superficie a pavimento occupata.
- Binario sopraelevato
- 2 stazioni
- 2.7 × 1.9 × 2.4 m
- ±0.03 mm
Consegna internazionale · Installazione, formazione e assistenza tecnica
Il robot lavora dall'alto. Il pavimento resta libero per i Suoi pezzi.
Una cella di saldatura chiusa con due stazioni e un cobot montato capovolto su un binario sopraelevato scorrevole. Il robot raggiunge il pezzo dall'alto e dai lati, quindi i giunti verticali, inclinati e curvi richiedono meno riposizionamenti del pezzo.
Pezzi grandi, angolazioni difficili, spazio a pavimento limitato
I grandi pezzi strutturali hanno giunti in ogni direzione, e i robot montati a pavimento occupano proprio lo spazio di cui i pezzi hanno bisogno.
Giunti difficili da raggiungere
I giunti verticali, inclinati e curvi costringono a girare il pezzo più volte.
Nessuno spazio a pavimento
In un'officina affollata ogni metro quadrato conta.
Robot montato in alto
Il cobot capovolto scorre sul binario sopraelevato e raggiunge i giunti dall'alto.
Raggiunge ogni giunto, dall'alto
Robot su binario sopraelevato
Il cobot è montato capovolto su un binario scorrevole nella parte superiore della cella e si sposta tra le due stazioni.
- Più spazio libero sotto il robot
Saldatura in qualsiasi posizione
Giunti verticali, inclinati e curvi con qualità stabile; l'angolo della torcia viene compensato automaticamente.
- Saldature rettilinee, circolari, d'angolo, di testa e a sovrapposizione
Due stazioni, nessuna attesa
L'operatore carica una stazione mentre il robot salda sull'altra.
- Lavoro continuo in serie
Insegni il percorso a mano, senza codice
L'operatore guida il braccio con la maniglia pieghevole; un sensore di forza registra il percorso con una precisione di posizionamento di ±0,05 mm.
- Funziona su superfici curve e in spazi ristretti
Cabina chiusa, aria pulita
Finestre con filtro per l'arco, aspirazione di fumi e polveri e pulsante di arresto di emergenza esterno.
- Pannello inclinato di 15° per lavorare in piedi o da seduti
Realizzata per pezzi grandi e complessi
Grandi pezzi strutturali
Travi, telai e staffe con giunti in più direzioni.
Meno ribaltamenti del pezzo
Officine con poco spazio a pavimento
Saldatura robotizzata senza cedere spazio a pavimento al robot.
Il pavimento resta libero
Assiemi complessi
Assiemi con giunti verticali, inclinati e curvi.
Qualità stabile a qualsiasi angolazioneOperativo in 4 semplici passaggi
Stazione di carico A
L'operatore fissa il pezzo sulla prima stazione.
Apprendimento del giunto
Guidi il braccio con la maniglia o scelga un programma salvato.
Saldatura su A, carico su B
Il cobot salda sulla stazione A mentre l'operatore prepara la stazione B.
Alternato, senza fermi
Il cobot si sposta alla stazione B e il pezzo finito viene scaricato dalla A.
Robot montato a pavimento o RI WD Closed Dual Hanging?
| Robot montato a pavimento | RI WD Closed Dual Hanging | |
|---|---|---|
| Spazio a pavimento | La base del robot occupa spazio a pavimento | Robot in alto, pavimento libero per i pezzi |
| Accesso ai giunti | Prevalentemente di lato | Dall'alto e dai lati |
| Giunti verticali e curvi | Il pezzo viene girato spesso | Compensazione automatica dell'angolo della torcia |
Specifiche tecniche
| Opzioni di sbraccio | 600 / 900 / 1300 / 1400 mm |
|---|---|
| Ripetibilità | up to ±0.03 mm |
| Precisione della guida manuale | ±0.05 mm |
| Modalità di saldatura | Pianificazione autonoma, circonferenziale, a pendolamento, intermittente, d'angolo, multistrato multipassata |
| MIG/MAG | 350 A / 500 A |
|---|---|
| Laser | 1500 / 2000 / 3000 W |
| Cobot | RI o JAKA |
| Materiali | Acciaio al carbonio, acciaio inossidabile, alluminio |
| Dimensioni | 2.7 × 1.9 × 2.4 m |
|---|---|
| Postazioni di lavoro | 2, robot su binario sopraelevato |
| Protezione | IP54 |
| Aria | Aspirazione integrata di fumi e polveri |
| Sicurezza | Finestre con filtro per l'arco, arresto di emergenza esterno |
Quale cella chiusa fa per Lei?
| RI WD Closed | RI WD Closed Dual | RI WD Closed Dual Hanging | |
|---|---|---|---|
| Formato | Cabina a stazione singola | Cabina a due stazioni | Due stazioni, robot su binario sopraelevato |
| Dimensioni della cabina | 1.7 × 1.9 × 2.4 m | 2.7 × 1.9 × 2.4 m | 2.7 × 1.9 × 2.4 m |
| Ideale per | Saldatura di precisione in un ingombro compatto | Produzione in serie, lamiere di medio e grande spessore | Pezzi grandi, giunti con angolazioni difficili |
| Tempi morti del robot | Attende durante il carico del pezzo | Salda mentre l'altra stazione viene caricata | Salda mentre l'altra stazione viene caricata |
| Processi di saldatura | MIG/MAG 350 / 500 A · Laser 1,5–3 kW | MIG/MAG 350 / 500 A · Laser 1,5–3 kW | MIG/MAG 350 / 500 A · Laser 1,5–3 kW |
| Cobot | RI o JAKA | RI o JAKA | RI o JAKA |
| Scopra questa stazione → | Scopra questa stazione → | Lei è qui |
Cosa ci chiedono i clienti
Quanto costa la RI WD Closed Dual Hanging?
Il prezzo dipende dalla configurazione: cobot, sorgente di saldatura (MIG/MAG o laser) e opzioni. Ci invii un disegno del Suo pezzo e Le invieremo un'offerta.
Mi serve un programmatore di robot?
No. L'operatore guida il braccio a mano e sceglie i parametri dalla libreria WPS. Formiamo il Suo team alla messa in servizio.
Mi serve un sistema di aspirazione fumi separato?
No. L'aspirazione di fumi e polveri è integrata nella cabina.
Perché un robot sospeso?
Montato sul binario sopraelevato, il robot lascia libero il pavimento e raggiunge i giunti dall'alto, il che aiuta con pezzi grandi e angolazioni difficili.
Qual è la differenza rispetto alla RI WD Closed Dual?
Entrambe hanno due stazioni e le stesse dimensioni della cabina. Nella versione Hanging il robot scorre su un binario sopraelevato, per pezzi di grandi dimensioni e giunti in più direzioni.
Quali materiali può saldare?
Acciaio al carbonio, acciaio inossidabile e leghe di alluminio, con parametri pronti nella libreria WPS. È disponibile una sorgente laser per giunti più rapidi su materiale più sottile.
Effettuate consegna e installazione all'estero?
Sì. Consegniamo a livello internazionale e forniamo supporto tecnico e integrazione nella Sua produzione.
Potete verificarla sui miei pezzi?
Ci invii un disegno o un campione; verifichiamo i giunti e Le consigliamo la configurazione adatta.
Ha pezzi di grandi dimensioni con giunti difficili da raggiungere?
Ci invii un disegno del Suo pezzo. Verifichiamo come il robot raggiunge ogni giunto e Le inviamo un'offerta.
10 anni di esperienza · 500 robot installati · 1000+ clienti
Non è ancora pronto per un preventivo? Prenoti una valutazione gratuita del Suo processo di saldatura.
Richiedi un preventivo per RI WD Closed Dual Hanging
