Stazione di saldatura RI WD Trolley: saldatura mobile con cobot
Porti il cobot al pezzo e saldi pezzi grandi sul posto: nessuna cella fissa, nessun programmatore.
- Stazione mobile
- 240 kg
- MIG/MAG 350/500 A
- ±0.03 mm
Consegna internazionale · Installazione, formazione e assistenza tecnica
Saldatura robotizzata portata al pezzo, in qualsiasi punto dell'officina.

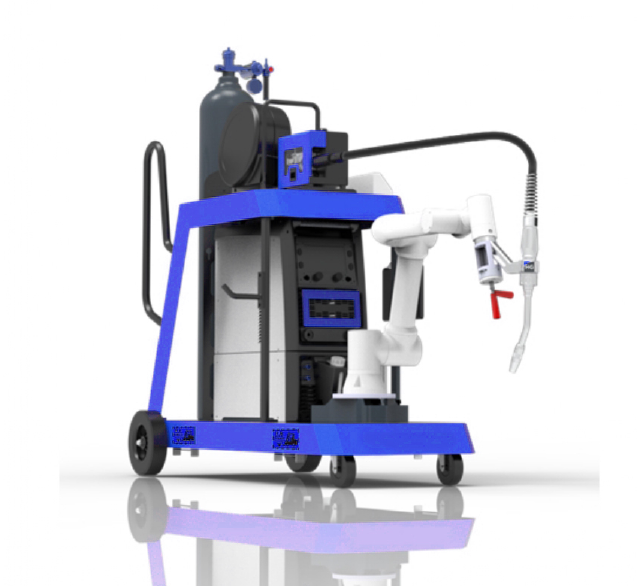

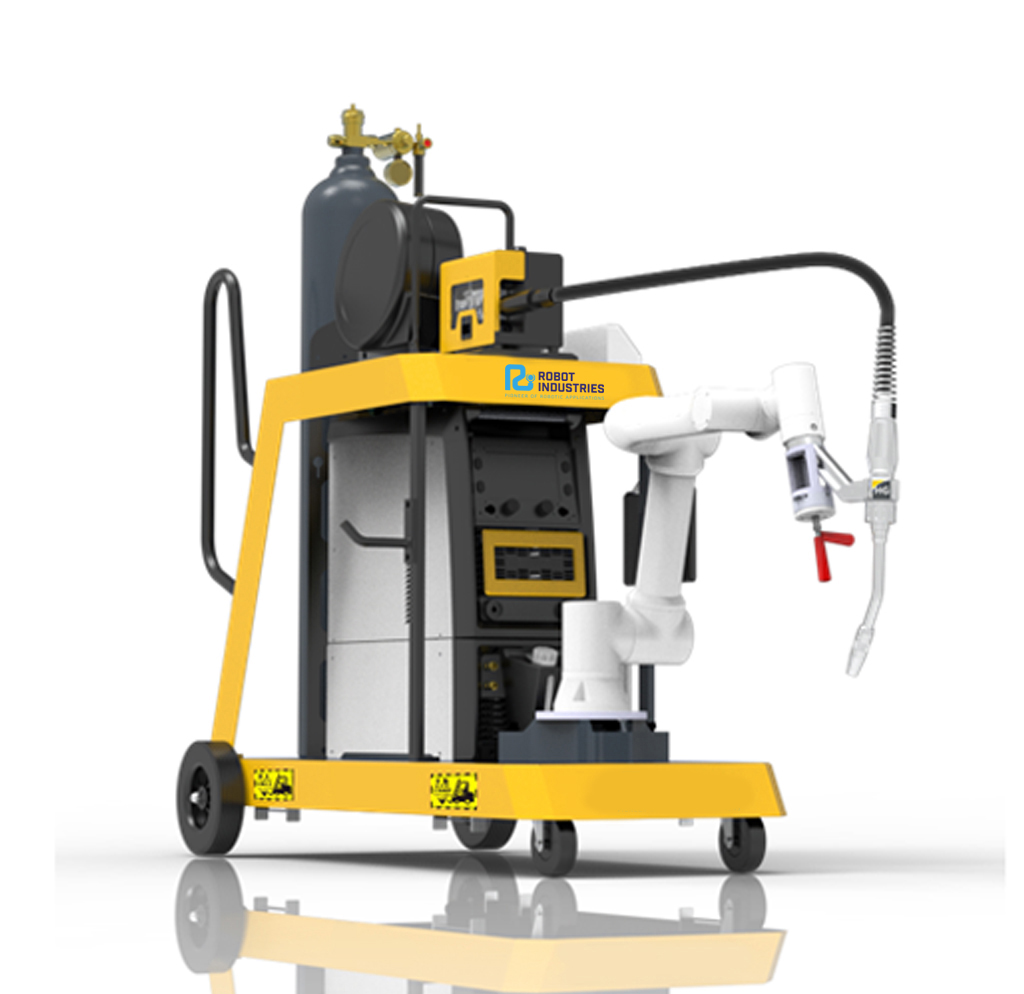

RI WD Trolley combina un cobot, un generatore di saldatura e un trainafilo su un carrello compatto. Il trainafilo ha di serie un cavo da 5 m, fino a 9 m su richiesta.
Grandi progetti, manodopera qualificata limitata, scadenze rigide
La domanda di strutture in acciaio continua a crescere, mentre i saldatori qualificati sono sempre più difficili da reclutare.
I saldatori qualificati scarseggiano
Ogni progetto attende le stesse poche persone.
I pezzi grandi non entrano in una cella
Travi e telai sono troppo grandi per essere portati in una cella robotizzata fissa.
Il robot viene portato al pezzo
Porti il carrello accanto al pezzo e il cobot salda sul posto.
Piena flessibilità in officina e in cantiere
Mobilità su pezzi di grandi dimensioni
Il trainafilo, con cavo da 5 m di serie (fino a 9 m su richiesta), consente di spostare il carrello lungo i pezzi grandi senza spostare il generatore di saldatura.
- Progettata per le strutture in acciaio
- Dimensioni personalizzabili
Si sposta in pochi minuti
240 kg con la bombola del gas, su ruote; entra perfino in un furgone per essere trasferita in un altro sito.
- Rapidi cambi di posizione di lavoro
- Funziona dove lo spazio a pavimento è limitato
Nessun programmatore necessario
Interfaccia intuitiva e posizionamento visivo con simulazione del percorso in tempo reale.
- Giunti rettilinei, d'angolo e diagonali
- Parametri di saldatura salvati
La stessa saldatura, ogni volta
Ripetibilità di ±0,03 mm e saldatura multistrato e multipassata.
- Circonferenziale, a pendolamento, intermittente, d'angolo
Investimento inferiore, funzionamento sicuro
Nessuna cabina e nessun pannello aggiuntivo: solo ciò che serve per saldare. I sensori di collisione arrestano il braccio quando necessario.
- Protezione IP54
- Cobot: RI o JAKA
Progettata per strutture in acciaio di grandi dimensioni
Strutture in acciaio
Saldatura di derivazioni su linee per strutture in acciaio: travi, colonne, telai.
Giunti lunghi senza spostare il pezzo
Ponti e carpenteria pesante
Saldatura di strutture laminate per ponti in acciaio e altri pezzi pesanti.
Saldature multipassata uniformiTelai leggeri in acciaio e tubolari
Linee di produzione di carpenteria leggera e telai tubolari, con cambio rapido tra le lavorazioni.
Cambio rapido tra i pezzi
Officine conto terzi e piccoli lotti
Officine piccole e medie in cui ogni settimana arrivano pezzi diversi.
Un solo robot per molte attivitàOperativo in 4 semplici passaggi
Posizionare la stazione
La porti al pezzo o posizioni il pezzo sul tavolo.
Insegnare il giunto
Guidi la torcia a mano o utilizzi il posizionamento visivo; il percorso viene simulato in tempo reale.
Impostare i parametri
Scelga la modalità di saldatura e salvi i parametri per questo pezzo.
Saldare e ripetere
Il cobot salda; il pezzo identico successivo usa lo stesso programma.
Saldatura manuale o RI WD Trolley?
| Saldatura manuale | RI WD Trolley | |
|---|---|---|
| Disponibilità | Dipende da saldatori qualificati difficili da trovare | Disponibile in ogni turno |
| Qualità del giunto | Varia da saldatore a saldatore | Ripetibilità di ±0,03 mm |
| Pezzi ripetuti | Ogni pezzo saldato da zero | Programma salvato, stesso risultato |
| Programmazione | — | Senza codice, posizionamento visivo |
| Sicurezza | Fumi e fatica per il saldatore | L'operatore supervisiona; i sensori arrestano il braccio |
| Pezzi di grandi dimensioni | Pezzi portati al saldatore | Il robot va al pezzo |
Specifiche tecniche
| Raggio di lavoro | trainafilo con cavo da 5 m (fino a 9 m su richiesta) |
|---|---|
| Opzioni di sbraccio | 600 / 900 / 1300 / 1400 mm |
| Ripetibilità | up to ±0.03 mm |
| Modalità di saldatura | Pianificazione autonoma, circonferenziale, a pendolamento, intermittente, d'angolo, multistrato multipassata |
| Trainafilo | Cavo da 5 m |
| Sistema di saldatura | MIG/MAG 350 A / 500 A |
|---|
| Peso | 240 kg (con bombola del gas) |
|---|---|
| Protezione | IP54 |
| Sicurezza | Radar laser, sensori a infrarossi e di forza; rimbalzo automatico e arresto immediato |
Quale stazione fa per Lei?
| RI WD Trolley | RI WD V2 | |
|---|---|---|
| Formato | Carrello essenziale | Stazione con tavolo di saldatura integrato |
| Ideale per | Pezzi di grandi dimensioni e strutture in acciaio | Pezzi ripetuti in serie |
| Sbraccio di lavoro | Braccio 600–1400 mm | Braccio 600–1400 mm |
| Processi di saldatura | MIG/MAG 350 / 500 A | MIG/MAG 350 / 500 A · Laser 1,5–3 kW |
| Cobot | Cobot RI o JAKA | Cobot RI o JAKA |
| Mobilità | 240 kg su ruote, entra in un furgone | Stazione stabile con piano di lavoro |
| Sicurezza | Sensori di collisione · IP54 | Sensori di collisione · IP54 |
| Lei è qui | Scopra questa stazione → |
Cosa ci chiedono i clienti
Quanto costa la RI WD Trolley?
Il prezzo dipende dalla configurazione: cobot, sorgente di saldatura e opzioni. Ci invii il Suo pezzo o un disegno e risponderemo con un'offerta.
Mi serve un programmatore di robot?
No. L'interfaccia è intuitiva: si guida la torcia o si utilizza il posizionamento visivo, e il percorso viene simulato prima della saldatura. Formiamo il Suo team.
È sicuro accanto alle persone?
Sì. Radar laser, sensori a infrarossi e di forza rilevano le collisioni in tempo reale; il braccio rimbalza o si ferma all'istante.
Fin dove arriva lo sbraccio?
Porta il carrello accanto al pezzo. Il trainafilo ha di serie un cavo da 5 m, fino a 9 m su richiesta, e il cobot salda entro lo sbraccio del braccio.
Posso spostarla tra diversi siti?
Sì. Pesa 240 kg con la bombola, si muove su ruote ed entra in un furgone.
Effettuate consegna e installazione all'estero?
Sì. Consegniamo a livello internazionale e forniamo supporto tecnico e integrazione con la Sua produzione.
Posso provarla sui miei pezzi?
Ci invii un disegno o un campione; verifichiamo i giunti e Le consigliamo l'allestimento adatto.
Ha pezzi di grandi dimensioni in attesa di un saldatore?
Ci invii un disegno o una foto e Le diremo se la Trolley è adatta, inviandoLe un'offerta.
Richiedi un preventivo per RI WD Trolley
