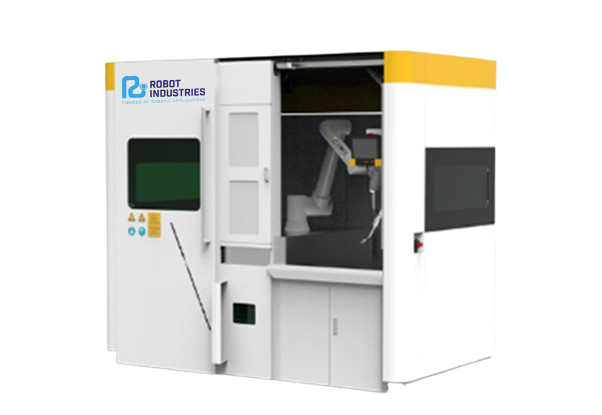

RI WD Closed Dual – celulă de sudură robotizată cu 2 posturi
Două posturi de lucru într-o singură celulă închisă: robotul sudează pe un post, iar operatorul îl încarcă pe celălalt.
- 2 posturi
- 2,7 × 1,9 × 2,4 m
- MIG/MAG 350/500 A
- ±0,03 mm
Livrare internațională · Instalare, instruire și suport tehnic
Celulă de sudură robotizată cu două posturi: robotul sudează, operatorul pregătește piesa următoare
O celulă de sudură închisă, cu două posturi de lucru și cobot. Operatorul încarcă și descarcă un post în timp ce robotul sudează pe celălalt, astfel încât robotul nu mai așteaptă, iar timpul efectiv de sudură crește.
Un robot care așteaptă piese nu produce
Într-o celulă cu un singur post, robotul se oprește la fiecare încărcare și descărcare. În producția de serie, aceste minute se adună în fiecare tură.
Timp mort la fiecare schimbare
Încărcarea, fixarea și descărcarea piesei opresc robotul.
Table groase, cicluri lungi
Tablele medii și groase necesită multe treceri și timpi lungi de sudură.
Două posturi, fără așteptare
În timp ce o piesă se sudează, următoarea se pregătește pe al doilea post.
Două posturi, aceeași echipă
Două posturi, un singur cobot
Cobotul lucrează alternativ pe cele două posturi, fără interferențe între operator și robot. Dimensiunile celulei: 2,7 × 1,9 × 2,4 m.
- Lucru continuu, în serie
Gândită pentru table medii și groase
Poziționare în trei puncte, compensarea abaterilor de teșitură și planificare automată a sudurii în mai multe straturi și treceri.
- Sudură pe ambele fețe la componente de șasiu
Traseul se învață manual, fără programare
Operatorul ghidează brațul cu mânerul rabatabil, iar senzorul de forță înregistrează traseul cu o precizie de poziționare de ±0,05 mm.
- Ideal pentru suprafețe curbe și spații înguste
Cabină închisă, aer curat
Geamuri cu filtru pentru lumina arcului, extracție a fumului și a prafului și buton exterior de oprire de urgență.
- Panou înclinat la 15°, pentru lucru în picioare sau așezat
Parametri de sudură validați, disponibili cu un click
Bibliotecă WPS integrată, cu parametri pentru oțel carbon, oțel inoxidabil și aluminiu. Programele pentru piesele repetitive pornesc cu un singur click.
- Panou de comandă înclinat la 15°, pentru o utilizare ergonomică
Construită pentru producția de serie
Componente de șasiu și cadre
Sudură pe ambele fețe la componente de șasiu și cadre, în serie.
Ambele fețe sudate la aceeași calitate
Table medii și groase
Sudură continuă pe table de oțel medii și groase, cu cordoane multitrecere.
Cordoane multitrecere fără opriri
Producție de serie
Piese repetitive, sudate în fiecare tură cu același program salvat.
Robotul sudează în timp ce se încarcă piesa următoareDe la piesă la sudură, în 4 pași
Încărcarea postului A
Operatorul fixează piesa pe primul post.
Învățarea traseului
Ghidați brațul cu mânerul sau alegeți un program salvat.
Sudarea pe postul A, încărcarea pe postul B
Cobotul sudează pe postul A, iar operatorul pregătește postul B.
Lucru alternativ, fără opriri
Cobotul trece pe postul B, iar piesa finalizată se descarcă de pe postul A.
Celulă cu un post sau RI WD Closed Dual?
| Celulă cu un singur post | RI WD Closed Dual | |
|---|---|---|
| Timp de inactivitate al robotului | Se oprește la fiecare încărcare și descărcare | Sudează în timp ce celălalt post se încarcă |
| Operator | Așteaptă ca robotul să termine | Pregătește în paralel piesa următoare |
| Producția pe tură | Limitată de timpul de încărcare | Mai mare, cu aceeași echipă |
| Spațiu ocupat | O celulă pentru fiecare post | Două posturi pe 2,7 × 1,9 m |
Specificații tehnice
| Rază de lucru a brațului (opțiuni) | 600 / 900 / 1300 / 1400 mm |
|---|---|
| Repetabilitate | ±0,03 mm |
| Precizie la ghidarea manuală | ±0,05 mm |
| Moduri de sudură | Planificare automată; sudură circulară, cu pendulare, intermitentă, de colț, în mai multe straturi și treceri |
| MIG/MAG | 350 A / 500 A |
|---|---|
| Laser | 1500 / 2000 / 3000 W |
| Cobot | RI sau JAKA |
| Materiale | Oțel carbon, oțel inoxidabil, aluminiu |
| Dimensiuni | 2,7 × 1,9 × 2,4 m |
|---|---|
| Posturi de lucru | 2 |
| Protecție | IP54 |
| Aer | Extracție integrată a fumului și a prafului |
| Siguranță | Geamuri cu filtru pentru arc, oprire de urgență exterioară |
Ce celulă închisă vi se potrivește?
| RI WD Closed | RI WD Closed Dual | RI WD Closed Dual Hanging | |
|---|---|---|---|
| Format | Cabină cu un post | Cabină cu două posturi | Două posturi, robot pe șină superioară |
| Dimensiunile cabinei | 1,7 × 1,9 × 2,4 m | 2,7 × 1,9 × 2,4 m | 2,7 × 1,9 × 2,4 m |
| Ideal pentru | Sudură de precizie, în spațiu redus | Producție de serie, table medii și groase | Piese mari, cordoane în unghiuri dificile |
| Timp de inactivitate al robotului | Așteaptă până se încarcă piesa | Sudează în timp ce celălalt post se încarcă | Sudează în timp ce celălalt post se încarcă |
| Procedee de sudură | MIG/MAG 350 / 500 A · Laser 1,5–3 kW | MIG/MAG 350 / 500 A · Laser 1,5–3 kW | MIG/MAG 350 / 500 A · Laser 1,5–3 kW |
| Cobot | RI sau JAKA | RI sau JAKA | RI sau JAKA |
| Detalii celulă → | Modelul actual | Detalii celulă → |
Ce ne întreabă clienții
Cât costă celula de sudură robotizată RI WD Closed Dual?
Prețul depinde de configurație: cobot, sursă de sudură (MIG/MAG sau laser) și opțiuni. Trimiteți-ne desenul piesei și vă trimitem o ofertă personalizată.
Am nevoie de un programator de roboți?
Nu. Operatorul ghidează brațul manual și alege parametrii din biblioteca WPS. Instruim echipa dumneavoastră la punerea în funcțiune.
Am nevoie de un sistem separat de extracție a fumului?
Nu. Extracția fumului și a prafului este integrată în cabină.
De ce două posturi?
Pentru că robotul nu mai așteaptă: în timp ce sudează pe un post, operatorul încarcă și descarcă celălalt post.
Este potrivită pentru table groase?
Da. Poziționarea în trei puncte, compensarea abaterilor de teșitură și planificarea multitrecere sunt gândite pentru table medii și groase.
Ce materiale poate suda?
Oțel carbon, oțel inoxidabil și aliaje de aluminiu, cu parametri pregătiți în biblioteca WPS. Pentru materiale subțiri este disponibilă și varianta cu sursă laser, care sudează mai rapid.
Livrați și instalați și în străinătate?
Da. Livrăm la nivel internațional și asigurăm instalarea, instruirea echipei și suportul tehnic.
Puteți evalua aplicația pe piesele noastre?
Da. Trimiteți-ne un desen sau o mostră: analizăm cordoanele și vă recomandăm configurația potrivită.
Câte piese sudați într-o tură?
Spuneți-ne ce piesă sudați și în ce volum. Verificăm dacă o celulă cu două posturi este rentabilă pentru dumneavoastră și vă trimitem oferta.
