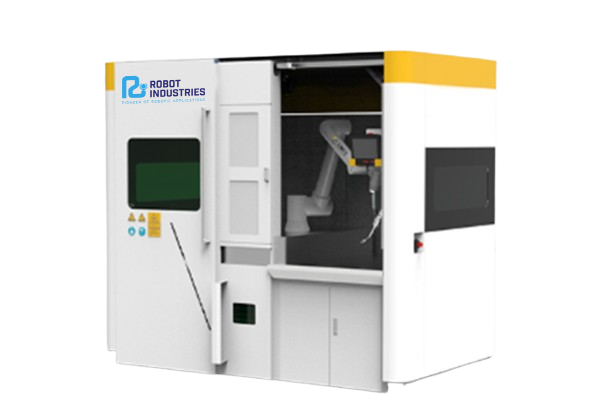

RI WD Closed Dual — двухпостовая роботизированная сварочная ячейка
Два рабочих места в одной закрытой ячейке: робот сваривает на одном, пока оператор загружает другое.
- 2 поста
- 2.7 × 1.9 × 2.4 m
- MIG/MAG 350/500 A
- ±0.03 mm
Международная доставка · Монтаж, обучение и техническая поддержка
Робот сваривает, пока Вы загружаете следующую деталь.
Закрытая сварочная ячейка с двумя рабочими местами и коботом. Оператор загружает и выгружает один пост, пока робот сваривает на другом, поэтому робот больше не ждёт детали, а время горения дуги увеличивается.
Робот, который ждёт детали, не производит
В однопостовой ячейке робот останавливается при каждой загрузке или выгрузке детали. В серийном производстве эти минуты накапливаются в каждую смену.
Простой при каждой смене
Загрузка, закрепление и выгрузка останавливают робота.
Толстые листы, длительные циклы
Листы средней и большой толщины требуют множества проходов и длительной сварки.
Два поста, без ожидания
Пока одна деталь сваривается, следующая готовится на втором посту.
Два поста, та же команда
Два поста, один кобот
Кобот попеременно работает на двух постах без помех между оператором и роботом. Размер ячейки 2,7 × 1,9 × 2,4 м.
- Непрерывная серийная работа
Создан для листов средней и большой толщины
Позиционирование по трём точкам, компенсация отклонений разделки кромок и автоматическое планирование многослойной многопроходной сварки.
- Двусторонняя сварка деталей шасси
Обучение траектории вручную, без кода
Оператор ведёт манипулятор за складную рукоятку; датчик усилия записывает траекторию с точностью позиционирования ±0,05 мм.
- Работает на криволинейных поверхностях и в узких пространствах
Закрытая кабина, чистый воздух
Окна с фильтрацией излучения дуги, удаление дыма и пыли и внешняя кнопка аварийной остановки.
- Панель с наклоном 15° для работы стоя или сидя
Проверенные параметры одним касанием
Встроенная библиотека WPS с параметрами для углеродистой стали, нержавеющей стали и алюминия. Повторяющиеся детали запускаются одним касанием.
- Панель оператора с наклоном 15° для удобной работы
Создан для серийного производства
Компоненты шасси и рамы
Двусторонняя сварка компонентов шасси и рам в серийном производстве.
Обе стороны свариваются с одинаковым качеством
Листы средней и большой толщины
Непрерывная сварка стальных листов средней и большой толщины многопроходными швами.
Многопроходные швы без остановок
Серийное производство
Повторяющиеся детали свариваются в каждую смену по одной и той же сохранённой программе.
Робот сваривает, пока загружается следующая детальЗапуск за 4 простых шага
Пост загрузки A
Оператор закрепляет деталь на первом посту.
Обучение шву
Ведите манипулятор за рукоятку или выберите сохранённую программу.
Сварка на A, загрузка B
Кобот сваривает на посту A, пока оператор готовит пост B.
Попеременно, без остановок
Кобот переходит на пост B, а готовая деталь выгружается с поста A.
Однопостовая ячейка или RI WD Closed Dual?
| Однопостовая ячейка | RI WD Closed Dual | |
|---|---|---|
| Простой робота | Останавливается при каждой загрузке и выгрузке | Сваривает, пока загружается другой пост |
| Оператор | Ждёт, пока робот закончит | Параллельно готовит следующую деталь |
| Выработка за смену | Ограничено временем загрузки | Выше, с той же командой |
| Площадь пола | Отдельная ячейка для каждого поста | Два поста на 2,7 × 1,9 м |
Технические характеристики
| Варианты вылета манипулятора | 600 / 900 / 1300 / 1400 mm |
|---|---|
| Повторяемость | up to ±0.03 mm |
| Точность ручного ведения | ±0.05 mm |
| Режимы сварки | Автономное планирование, кольцевые швы, сварка с колебаниями, прерывистые, угловые, многослойные многопроходные швы |
| MIG/MAG | 350 A / 500 A |
|---|---|
| Лазер | 1500 / 2000 / 3000 W |
| Кобот | RI или JAKA |
| Материалы | Углеродистая сталь, нержавеющая сталь, алюминий |
| Габариты | 2.7 × 1.9 × 2.4 m |
|---|---|
| Рабочие места | 2 |
| Защита | IP54 |
| Воздух | Встроенное удаление дыма и пыли |
| Безопасность | Окна с фильтрацией излучения дуги, внешняя аварийная остановка |
Какая закрытая ячейка Вам подходит?
| RI WD Closed | RI WD Closed Dual | RI WD Closed Dual Hanging | |
|---|---|---|---|
| Формат | Однопостовая кабина | Двухпостовая кабина | Два поста, робот на подвесной направляющей |
| Размер кабины | 1.7 × 1.9 × 2.4 m | 2.7 × 1.9 × 2.4 m | 2.7 × 1.9 × 2.4 m |
| Оптимально для | Точная сварка на компактной площади | Серийное производство, листы средней и большой толщины | Крупные детали, швы в труднодоступных положениях |
| Простой робота | Ждёт, пока загружается деталь | Сваривает, пока загружается другой пост | Сваривает, пока загружается другой пост |
| Сварочные процессы | MIG/MAG 350 / 500 А · Лазер 1,5–3 кВт | MIG/MAG 350 / 500 А · Лазер 1,5–3 кВт | MIG/MAG 350 / 500 А · Лазер 1,5–3 кВт |
| Кобот | RI или JAKA | RI или JAKA | RI или JAKA |
| Посмотреть этот пост → | Вы здесь | Посмотреть этот пост → |
Что спрашивают наши клиенты
Сколько стоит RI WD Closed Dual?
Цена зависит от конфигурации: кобот, сварочный источник (MIG/MAG или лазер) и опции. Пришлите нам чертёж Вашей детали, и мы отправим Вам предложение.
Нужен ли мне программист роботов?
Нет. Оператор ведёт манипулятор вручную и выбирает параметры из библиотеки WPS. Мы обучаем Вашу команду при вводе в эксплуатацию.
Нужна ли отдельная система удаления дыма?
Нет. Удаление дыма и пыли встроено в кабину.
Почему два поста?
Потому что робот больше не ждёт: пока он сваривает на одном посту, оператор загружает и выгружает другой.
Подходит ли он для толстых листов?
Да. Позиционирование по трём точкам, компенсация отклонений разделки кромок и планирование многопроходной сварки разработаны для листов средней и большой толщины.
Какие материалы он может сваривать?
Углеродистая сталь, нержавеющая сталь и алюминиевые сплавы, с готовыми параметрами в библиотеке WPS. Для более быстрой сварки тонкого металла доступен лазерный источник.
Вы осуществляете поставку и монтаж за рубежом?
Да. Мы осуществляем международные поставки и обеспечиваем техническую поддержку и интеграцию в Ваше производство.
Можно ли проверить его на моих деталях?
Пришлите нам чертёж или образец; мы проверим швы и порекомендуем подходящую конфигурацию.
Сколько деталей Вы свариваете за смену?
Расскажите нам о детали и объёме. Мы проверим, окупится ли для Вас двухпостовая ячейка, и отправим Вам предложение.
10 лет опыта · 500 установленных роботов · 1000+ клиентов
Ещё не готовы запросить предложение? Запишитесь на бесплатную оценку Вашего сварочного процесса.
