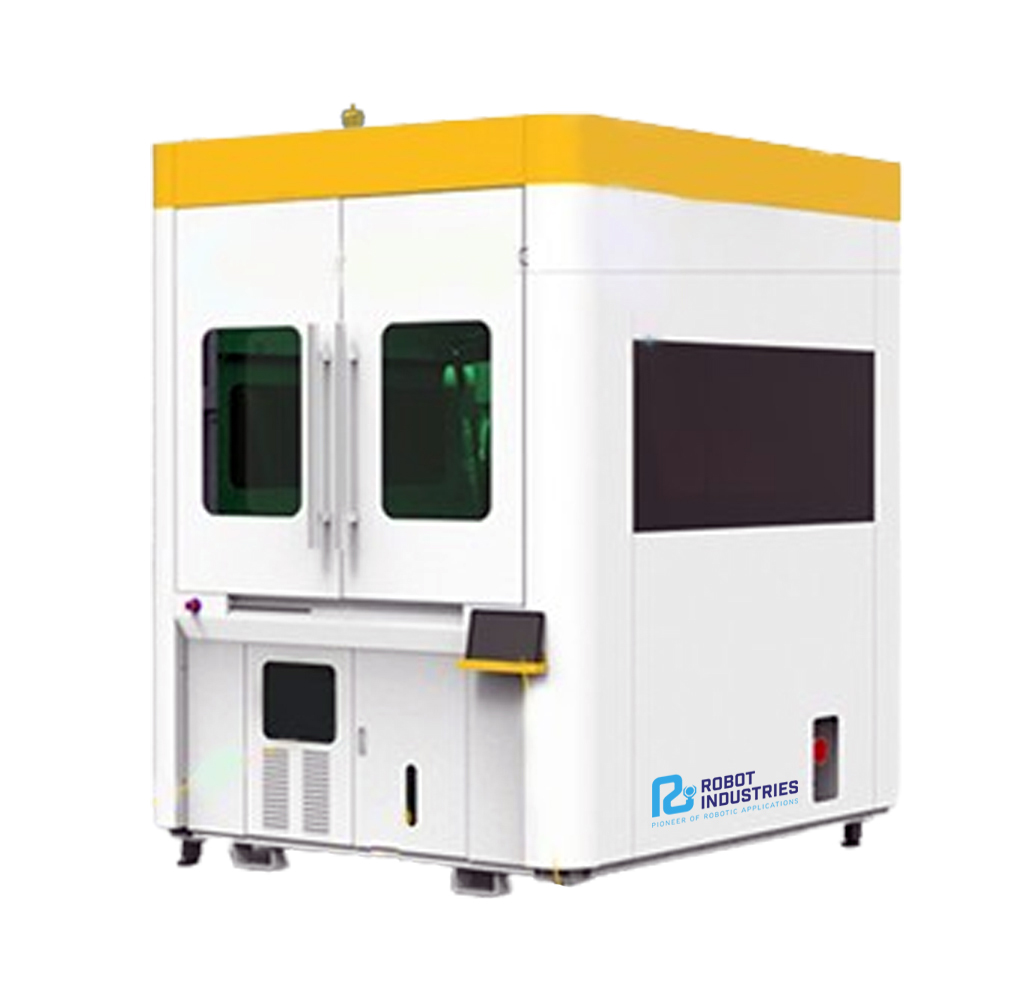

RI WD Closed – celulă de sudură robotizată închisă, cu cobot
Celulă de sudură complet închisă, echipată cu un cobot: arcul electric, fumul și stropii rămân în cabină.
- 1,7 × 1,9 × 2,4 m
- MIG/MAG 350/500 A
- Laser 1,5–3 kW
- ±0,03 mm
Livrare internațională · Instalare, instruire și suport tehnic
Celulă de sudură robotizată închisă, pentru un atelier curat și sigur
Cobotul lucrează într-o cabină închisă, prevăzută cu uși duble, geamuri cu filtru de protecție și sistem integrat de extracție a fumului și a prafului. Operatorul supraveghează sudura din exterior, iar restul halei este ferit de fum, stropi și radiații.
Pentru ateliere cu cerințe stricte privind aerul și siguranța
În unele aplicații, fumul, stropii și radiațiile arcului electric trebuie ținute sub control, iar cerințele de securitate și sănătate în muncă sunt tot mai stricte.
Noxe în aerul halei
Fără extracție la post, gazele și particulele de sudură ajung la toate locurile de muncă din apropiere.
Radiații și stropi
Fără ecranare, colegii din jur sunt expuși la radiații UV și la stropi incandescenți.
Soluția: sudură în cabină închisă
Procesul are loc în spatele ușilor închise, iar fumul este evacuat direct din cabină.
O celulă de sudură completă, livrată gata de lucru
Cabină închisă, cu uși duble
Dimensiunile standard sunt de 1,7 × 1,9 × 2,4 m și pot fi adaptate la cerere. Ușile duble asigură acces larg pentru încărcarea pieselor.
- Fereastră de inspecție pentru sursa de sudură, din sticlă rezistentă la temperaturi ridicate
- Indicator de nivel pentru lichidul de răcire, cu senzor
Aer curat în toată hala
Sistemul integrat de filtrare captează fumul și praful din cabină, astfel încât celelalte posturi de lucru nu sunt afectate.
- Geamuri de vizualizare cu filtru de protecție împotriva arcului electric
- Buton de oprire de urgență montat la exterior
Traseul se învață manual, fără programare
Operatorul ghidează brațul cu mânerul rabatabil, iar senzorul de forță înregistrează traseul cu o precizie de poziționare de ±0,05 mm.
- Ideal pentru suprafețe curbe și spații înguste
Cordoane planificate automat
Poziționare în trei puncte pentru table medii și groase, planificare automată a sudurii în mai multe straturi și treceri, compensare automată a unghiului pistoletului.
- Cordoane drepte, curbe, de colț și pe rost teșit
- Abaterile teșiturii sunt compensate
Parametri de sudură validați, disponibili cu un click
Bibliotecă WPS integrată, cu parametri pentru oțel carbon, oțel inoxidabil și aluminiu. Programele pentru piesele repetitive pornesc cu un singur click.
- Panou de comandă înclinat la 15°, pentru o utilizare ergonomică
Unde contează o celulă închisă
Ateliere cu mai multe posturi de lucru
Sudați lângă zonele de montaj, vopsire sau prelucrare mecanică, fără ca fumul să ajungă la celelalte posturi.
Celelalte echipe lucrează nestingherit
Cadre, suporturi și ansambluri din țeavă
Serii de cadre și ansambluri din țeavă, sudate identic la fiecare piesă.
Același cordon pe fiecare piesă
Mai multe materiale, o singură celulă
Parametri pregătiți în biblioteca WPS pentru oțel carbon, oțel inoxidabil și aliaje de aluminiu.
Parametri pregătiți pentru fiecare materialDe la piesă la sudură, în 4 pași
Încărcarea piesei
Deschideți ușile și fixați piesa pe masa din cabină.
Învățarea traseului
Ghidați brațul cu mânerul sau alegeți un program salvat.
Alegerea parametrilor
Alegeți materialul și modul de sudură din biblioteca WPS.
Sudarea cu ușile închise
Cobotul sudează, iar fumul este extras din cabină.
Post de sudură deschis sau RI WD Closed?
| Post manual deschis | RI WD Closed | |
|---|---|---|
| Fum | Se răspândește în hală | Extras din cabină |
| Lumina arcului | Necesită paravane și distanță de siguranță | Filtrată de geamurile cabinei |
| Calitatea cordonului | Depinde de experiența sudorului | Repetabilitate de ±0,03 mm |
| Piese repetitive | Fiecare piesă se sudează de la zero | Program salvat, pornit cu un click |
| Programare | Nu este cazul | Fără programare, prin ghidare manuală |
| Siguranță | Sudorul este expus la fum și radiații UV | Uși închise, oprire de urgență exterioară |
Specificații tehnice
| Rază de lucru a brațului (opțiuni) | 600 / 900 / 1300 / 1400 mm |
|---|---|
| Repetabilitate | ±0,03 mm |
| Precizie la ghidarea manuală | ±0,05 mm |
| Moduri de sudură | Planificare automată; sudură circulară, cu pendulare, intermitentă, de colț, în mai multe straturi și treceri |
| MIG/MAG | 350 A / 500 A |
|---|---|
| Laser | 1500 / 2000 / 3000 W |
| Cobot | RI sau JAKA |
| Materiale | Oțel carbon, oțel inoxidabil, aluminiu |
| Inclus | Sursă de sudură, controler, pistolet de sudură, alimentator de sârmă (cabluri de 5 m), răcitor cu apă |
| Dimensiuni | 1,7 × 1,9 × 2,4 m |
|---|---|
| Posturi de lucru | 1 |
| Protecție | IP54 |
| Aer | Extracție integrată a fumului și a prafului |
| Siguranță | Geamuri cu filtru pentru arc, oprire de urgență exterioară |
Ce celulă închisă vi se potrivește?
| RI WD Closed | RI WD Closed Dual | RI WD Closed Dual Hanging | |
|---|---|---|---|
| Format | Cabină cu un post | Cabină cu două posturi | Două posturi, robot pe șină superioară |
| Dimensiunile cabinei | 1,7 × 1,9 × 2,4 m | 2,7 × 1,9 × 2,4 m | 2,7 × 1,9 × 2,4 m |
| Ideal pentru | Sudură de precizie, în spațiu redus | Producție de serie, table medii și groase | Piese mari, cordoane în unghiuri dificile |
| Timp de inactivitate al robotului | Așteaptă până se încarcă piesa | Sudează în timp ce celălalt post se încarcă | Sudează în timp ce celălalt post se încarcă |
| Procedee de sudură | MIG/MAG 350 / 500 A · Laser 1,5–3 kW | MIG/MAG 350 / 500 A · Laser 1,5–3 kW | MIG/MAG 350 / 500 A · Laser 1,5–3 kW |
| Cobot | RI sau JAKA | RI sau JAKA | RI sau JAKA |
| Modelul actual | Detalii celulă → | Detalii celulă → |
Ce ne întreabă clienții
Cât costă celula de sudură robotizată RI WD Closed?
Prețul depinde de configurație: cobot, sursă de sudură (MIG/MAG sau laser) și dimensiunile cabinei. Trimiteți-ne desenul piesei și vă trimitem o ofertă personalizată.
Am nevoie de un programator de roboți?
Nu. Operatorul ghidează brațul manual și alege parametrii din biblioteca WPS. Instruim echipa dumneavoastră la punerea în funcțiune.
Am nevoie de un sistem separat de extracție a fumului?
Nu. Extracția fumului și a prafului este integrată în cabină.
Ce componente are celula de sudură robotizată?
Cobot (RI sau JAKA), sursă de sudură, controler, pistolet de sudură și alimentator de sârmă cu cabluri de 5 m, răcitor cu apă, plus cabina închisă cu extracție a fumului și a prafului.
Ce materiale poate suda?
Oțel carbon, oțel inoxidabil și aliaje de aluminiu, cu parametri pregătiți în biblioteca WPS. Pentru materiale subțiri este disponibilă și varianta cu sursă laser, care sudează mai rapid.
Se pot modifica dimensiunile cabinei?
Da. Dimensiunile standard sunt 1,7 × 1,9 × 2,4 m, iar la cerere le adaptăm pieselor dumneavoastră.
Livrați și instalați și în străinătate?
Da. Livrăm la nivel internațional și asigurăm instalarea, instruirea echipei și suportul tehnic.
Puteți evalua aplicația pe piesele noastre?
Da. Trimiteți-ne un desen sau o mostră: analizăm cordoanele și vă recomandăm configurația potrivită.
Doriți o celulă de sudură robotizată închisă pentru atelierul dumneavoastră?
Trimiteți-ne un desen sau o fotografie a piesei. Vă spunem ce cabină și ce sursă de sudură se potrivesc și vă trimitem oferta.
10 ani de experiență · 500 de roboți instalați · 1000+ de clienți
Nu sunteți încă pregătiți pentru o ofertă? Programați evaluarea gratuită a procesului de sudură.
Solicitați o ofertă pentru RI WD Closed
