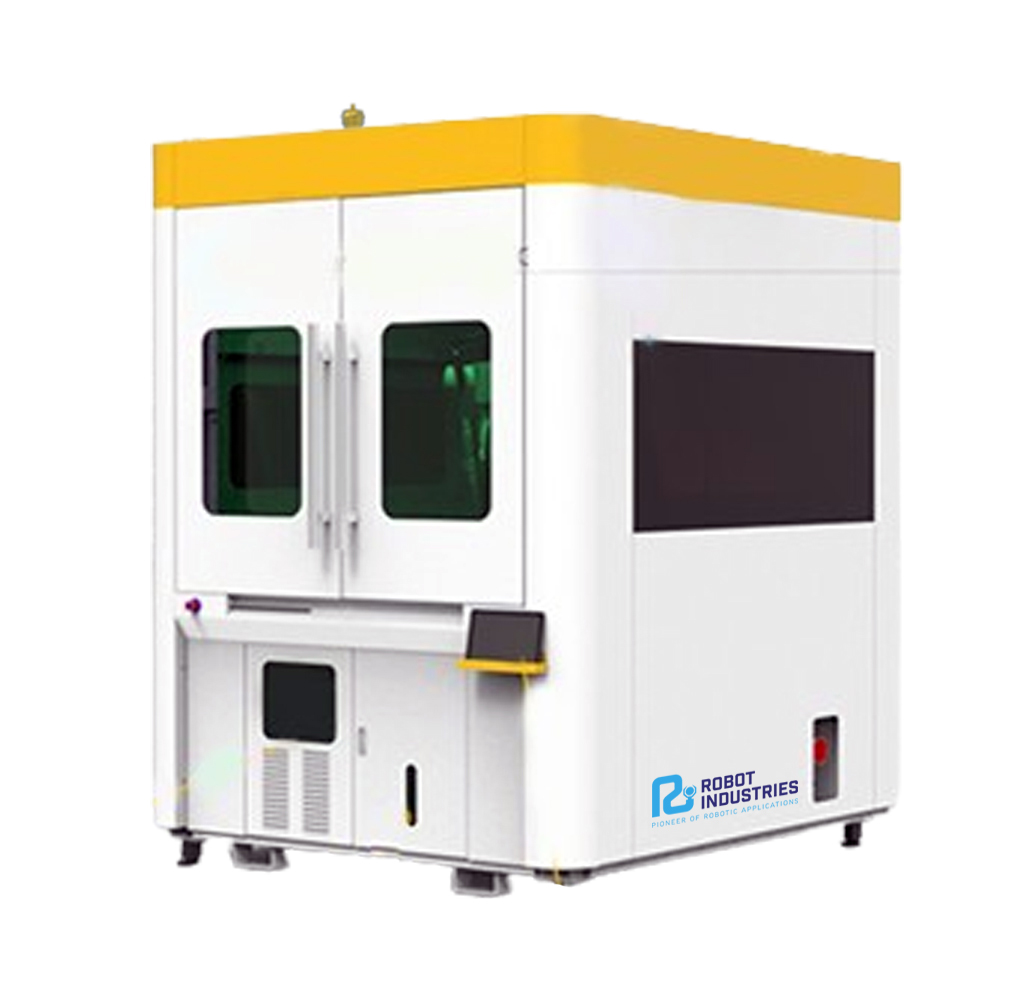

RI WD Closed — закрытая роботизированная сварочная ячейка с коботом
Полностью закрытая сварочная ячейка с коботом: дуга, дым и брызги остаются внутри кабины.
- 1.7 × 1.9 × 2.4 m
- MIG/MAG 350/500 A
- Лазер 1,5–3 кВт
- ±0.03 mm
Международная доставка · Монтаж, обучение и техническая поддержка
Роботизированная сварка без дыма и бликов дуги в Вашем цехе.
Кобот сваривает внутри закрытой кабины с двойными дверями, окнами с фильтрацией излучения дуги и встроенным удалением дыма и пыли. Оператор наблюдает через окно, воздух в цехе остаётся чистым, а люди поблизости защищены.
Для цехов со строгими требованиями к качеству воздуха и безопасности
В некоторых применениях дым, брызги и излучение дуги необходимо держать под контролем, а требования охраны труда становятся всё строже.
Дым в цехе
Сварочный дым распространяется по цеху и достигает людей на других рабочих местах.
Блики дуги и брызги
Без защиты люди поблизости подвергаются воздействию УФ-излучения и горячих брызг.
Всё остаётся в кабине
Кобот сваривает за закрытыми дверями, а система вытяжки улавливает дым в месте образования.
Комплектная сварочная ячейка, закрытая и готовая к работе
Закрытая кабина, двойные двери
Стандартный размер 1,7 × 1,9 × 2,4 м, по запросу настраивается. Двойные двери облегчают загрузку деталей.
- Термостойкое окно на сварочном источнике
- Окно охлаждающей жидкости с датчиком уровня
Чистый воздух в цехе
Встроенная система очистки удаляет сварочный дым и пыль из кабины, поэтому остальная часть цеха не затрагивается.
- Смотровые окна с фильтрацией излучения дуги
- Внешняя кнопка аварийной остановки
Обучение траектории вручную, без кода
Оператор ведёт манипулятор за складную рукоятку; датчик усилия записывает траекторию с точностью позиционирования ±0,05 мм.
- Работает на криволинейных поверхностях и в узких пространствах
Швы планируются автоматически
Позиционирование по трём точкам для листов средней и большой толщины, автоматическое планирование многослойной многопроходной сварки и автоматическая компенсация угла горелки.
- Прямые, дуговые, угловые швы и швы с разделкой кромок
- Компенсация отклонений разделки кромок
Проверенные параметры одним касанием
Встроенная библиотека WPS с параметрами для углеродистой стали, нержавеющей стали и алюминия. Повторяющиеся детали запускаются одним касанием.
- Панель оператора с наклоном 15° для удобной работы
Где закрытая ячейка имеет решающее значение
Цеха с несколькими рабочими местами
Сварка рядом со сборкой, покраской или механообработкой без попадания дыма на другие рабочие места.
Другие команды работают без помех
Рамы, кронштейны и трубные узлы
Серии рам и трубных узлов, каждый раз свариваемых одинаково.
Одинаковый шов на каждой детали
Несколько материалов, одна ячейка
Готовые параметры для углеродистой стали, нержавеющей стали и алюминиевых сплавов в библиотеке WPS.
Готовые параметры для каждого материалаЗапуск за 4 простых шага
Загрузка детали
Откройте двери и закрепите деталь на столе внутри кабины.
Обучение шву
Ведите манипулятор за рукоятку или выберите сохранённую программу.
Выбор параметров
Выберите материал и режим сварки из библиотеки WPS.
Сварка за закрытыми дверями
Кобот сваривает, а дым удаляется из кабины.
Открытая сварка или RI WD Closed?
| Открытая ручная сварка | RI WD Closed | |
|---|---|---|
| Дым | Распространяется по цеху | Удаляются из кабины |
| Свет дуги | Нужны экраны и дистанция | Фильтруется окнами кабины |
| Качество швов | Зависит от сварщика | Повторяемость ±0,03 мм |
| Повторяющиеся детали | Каждая деталь сваривается с нуля | Сохранённая программа, запуск одним касанием |
| Программирование | — | Без кода, ручное ведение |
| Безопасность | Сварщик подвергается воздействию дыма и УФ-излучения | Закрытые двери, внешняя аварийная остановка |
Технические характеристики
| Варианты вылета манипулятора | 600 / 900 / 1300 / 1400 mm |
|---|---|
| Повторяемость | up to ±0.03 mm |
| Точность ручного ведения | ±0.05 mm |
| Режимы сварки | Автономное планирование, кольцевые швы, сварка с колебаниями, прерывистые, угловые, многослойные многопроходные швы |
| MIG/MAG | 350 A / 500 A |
|---|---|
| Лазер | 1500 / 2000 / 3000 W |
| Кобот | RI или JAKA |
| Материалы | Углеродистая сталь, нержавеющая сталь, алюминий |
| В комплекте | Контроллер, сварочная горелка и механизм подачи проволоки (кабели 5 м), сварочный источник, блок водяного охлаждения |
| Габариты | 1.7 × 1.9 × 2.4 m |
|---|---|
| Рабочие места | 1 |
| Защита | IP54 |
| Воздух | Встроенное удаление дыма и пыли |
| Безопасность | Окна с фильтрацией излучения дуги, внешняя аварийная остановка |
Какая закрытая ячейка Вам подходит?
| RI WD Closed | RI WD Closed Dual | RI WD Closed Dual Hanging | |
|---|---|---|---|
| Формат | Однопостовая кабина | Двухпостовая кабина | Два поста, робот на подвесной направляющей |
| Размер кабины | 1.7 × 1.9 × 2.4 m | 2.7 × 1.9 × 2.4 m | 2.7 × 1.9 × 2.4 m |
| Оптимально для | Точная сварка на компактной площади | Серийное производство, листы средней и большой толщины | Крупные детали, швы в труднодоступных положениях |
| Простой робота | Ждёт, пока загружается деталь | Сваривает, пока загружается другой пост | Сваривает, пока загружается другой пост |
| Сварочные процессы | MIG/MAG 350 / 500 А · Лазер 1,5–3 кВт | MIG/MAG 350 / 500 А · Лазер 1,5–3 кВт | MIG/MAG 350 / 500 А · Лазер 1,5–3 кВт |
| Кобот | RI или JAKA | RI или JAKA | RI или JAKA |
| Вы здесь | Посмотреть этот пост → | Посмотреть этот пост → |
Что спрашивают наши клиенты
Сколько стоит RI WD Closed?
Цена зависит от конфигурации: кобот, сварочный источник (MIG/MAG или лазер) и размер кабины. Пришлите нам чертёж Вашей детали, и мы отправим Вам предложение.
Нужен ли мне программист роботов?
Нет. Оператор ведёт манипулятор вручную и выбирает параметры из библиотеки WPS. Мы обучаем Вашу команду при вводе в эксплуатацию.
Нужна ли отдельная система удаления дыма?
Нет. Удаление дыма и пыли встроено в кабину.
Что входит в состав ячейки?
Кобот (RI или JAKA), сварочный источник, контроллер, сварочная горелка и механизм подачи проволоки с кабелями 5 м, блок водяного охлаждения, а также закрытая кабина с удалением дыма и пыли.
Какие материалы он может сваривать?
Углеродистая сталь, нержавеющая сталь и алюминиевые сплавы, с готовыми параметрами в библиотеке WPS. Для более быстрой сварки тонкого металла доступен лазерный источник.
Можно ли изменить размер кабины?
Да. Стандартный размер — 1,7 × 1,9 × 2,4 м; по запросу мы адаптируем его под Ваши детали.
Вы осуществляете поставку и монтаж за рубежом?
Да. Мы осуществляем международные поставки и обеспечиваем техническую поддержку и интеграцию в Ваше производство.
Можно ли проверить его на моих деталях?
Пришлите нам чертёж или образец; мы проверим швы и порекомендуем подходящую конфигурацию.
Нужна роботизированная сварка без дыма в цехе?
Пришлите нам чертёж или фото Вашей детали. Мы подскажем, какая кабина и сварочный источник подходят, и отправим Вам предложение.
10 лет опыта · 500 установленных роботов · 1000+ клиентов
Ещё не готовы запросить предложение? Запишитесь на бесплатную оценку Вашего сварочного процесса.
Запросить коммерческое предложение на RI WD Closed
