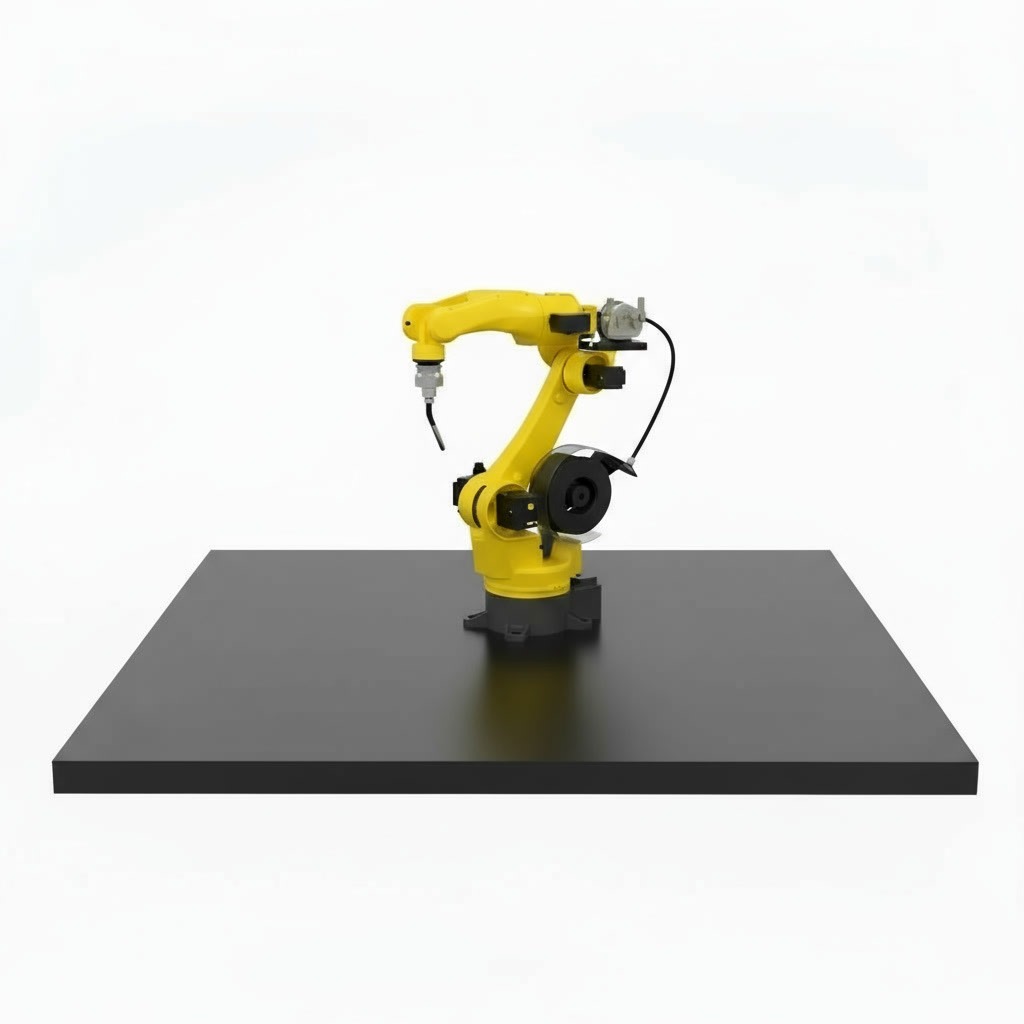

RI WD 3D FreeTeach – Roboterschweißstation ohne Programmierung
Eine industrielle Schweißstation mit 3D-Vision: Sie scannt das Teil, erkennt die Nähte und plant die Schweißbahn selbstständig.
- 3D-Vision
- Ohne Programmierung
- MIG/MAG 350/500 A
- ±0.02 mm
Internationale Lieferung · Installation, Schulung und technischer Support
Teil scannen. Den Rest erledigt der Roboter.
Statt jede Bahn Punkt für Punkt zu teachen, scannt die Station das Teil mit einer 3D-Kamera, erkennt die Nähte und berechnet Geschwindigkeit, Strom und Brennerwinkel. Das Einrichten eines neuen Teils dauert deutlich kürzer, auch ohne Roboterprogrammierer.
Das Programmieren des Roboters dauert länger als das Schweißen
Bei klassischen Teach-and-Repeat-Robotern bedeutet jedes neue Teil eine lange Programmiersitzung. Bei kleinen und mittleren Losgrößen wartet der Roboter oft auf sein Programm.
Keine Roboterprogrammierer
Nur wenige Unternehmen haben einen eigenen Roboterprogrammierer, und gute Fachkräfte sind schwer zu finden.
Lose wechseln häufig
Jede neue Teilegeometrie bedeutet, die Bahn neu zu teachen.
Der Roboter plant die Bahn selbst
Die 3D-Kamera scannt das Teil, und die Software erzeugt die Schweißbahn automatisch.
Schweißen ohne Teachen, auf industriellem Niveau
Scannt das Teil in 3D
Das Vision-System erkennt die Teilegeometrie und erfasst die Schweißnähte automatisch.
- Passt sich schnell an unterschiedliche Teile an
Berechnet die Parameter
Geschwindigkeit, Strom und Brennerwinkel werden für jede Naht berechnet, dann schweißt der Roboter mit ±0,02 mm Wiederholgenauigkeit.
- Kehlnaht-, Rund-, Mehrlagen- und Pendelschweißungen
Ein Positionierer für jeden Winkel
Optionale externe Drehachsen (horizontal, vertikal oder 2-achsig) drehen das Teil, sodass der Roboter die Nähte aus jeder Richtung erreicht.
Komplette Industrieausrüstung
Berührungssensorik, Lichtbogennahtverfolgung und eine automatische Brennerreinigungsstation halten die Nähte auch bei langen Produktionsläufen präzise auf Kurs.
- Optionales Sicherheitspaket: Schutzzaun, Türverriegelung, Signalsäule
Wo FreeTeach die meiste Zeit spart
Metallkonstruktionen
Träger, Stützen und Rahmen, deren Geometrie sich von Projekt zu Projekt ändert.
Keine Programmierung für jedes neue Projekt
Automobilkomponenten
Komponenten und Unterbaugruppen in gleichbleibender Qualität geschweißt.
Gleichmäßige, reproduzierbare Nähte
Schwermaschinen und Anlagen
Teile für Schwermaschinen und Industrieanlagen, mit Mehrlagennähten.
Mehrlagenschweißungen automatisch geplant
Sonderfertigung und Sonderprojekte
Kleine und mittlere Losgrößen, bei denen die Teile häufig wechseln.
Schneller Wechsel zwischen LosenIn 4 einfachen Schritten einsatzbereit
Einlegen des Teils
Fixieren Sie das Teil auf dem Tisch oder auf dem Positionierer.
3D-Scan
Die Kamera scannt das Teil, und die Software findet die Nähte.
Automatische Bahn
Das System berechnet die Bahn und die Schweißparameter.
Schweißen und Prüfen
Der Roboter schweißt; der Bediener prüft das Teil und geht zum nächsten über.
Klassische Programmierung oder RI WD 3D FreeTeach?
| Klassischer Schweißroboter | RI WD 3D FreeTeach | |
|---|---|---|
| Neues Teil | Bahn wird Punkt für Punkt geteacht | Automatisch gescannt und geplant |
| Roboterprogrammierer | Erforderlich | Nicht erforderlich |
| Kleine Losgrößen | Programmierzeit zehrt den Gewinn auf | Schneller Wechsel zum nächsten Teil |
| Schweißparameter | Manuell eingestellt | Für jede Naht berechnet |
Technische Daten
| Roboterarm | RI6-2000, 6 kg, 2000 mm |
|---|---|
| Wiederholgenauigkeit | ±0.02 mm |
| Max. Tragfähigkeit | bis 500 kg |
| Robotersockel | Inklusive |
| MIG/MAG | 350 A / 500 A |
|---|---|
| Schweißmodi | Autonome Planung, Rundnaht, Pendeln, Intervall, Kehlnaht, Mehrlagen-Mehrraupen |
| Nahterkennung | 3D-Vision, Berührungssensorik, Lichtbogennahtverfolgung |
| Brennerreinigung | Automatische Station |
| Zellentyp | Offen |
|---|---|
| Externe Drehachsen | Keine, 1 oder 2 (horizontal, vertikal oder 2-achsig) |
| Sicherheitspaket | Optional: Schutzzaun, Türverriegelung, Signalsäule |
| Stromversorgung | 380 V, 50/60 Hz |
Was unsere Kunden uns fragen
Was kostet die RI WD 3D FreeTeach?
Der Preis hängt von der Konfiguration ab: externe Achsen, Schweißstromquelle und Sicherheitspaket. Senden Sie uns eine Zeichnung Ihres Teils, und wir senden Ihnen ein Angebot.
Brauche ich einen Roboterprogrammierer?
Nein. Die Station scannt das Teil und erzeugt die Bahn selbst. Der Bediener legt das Teil ein, prüft es und startet die Schweißung. Wir schulen Ihr Team bei der Inbetriebnahme.
Welche Teile kann sie schweißen?
Metallkonstruktionen, Automobilkomponenten, Teile für Schwermaschinen und Sonderprojekte, insbesondere in kleinen und mittleren Losgrößen.
Lässt sie sich in meine Produktionslinie integrieren?
Ja. Die Station ist für eine schnelle Integration in bestehende Linien ausgelegt, und wir bieten Integration und technischen Support.
Welche Sicherheitsoptionen gibt es?
Die Zelle ist offen; das optionale Sicherheitspaket ergänzt Schutzzaun, Türverriegelung und Signalsäule.
Liefern und installieren Sie auch im Ausland?
Ja. Wir liefern international und bieten technischen Support sowie die Integration in Ihre Produktion.
Können Sie es an meinen Teilen prüfen?
Senden Sie uns eine Zeichnung, ein 3D-Modell oder ein Muster; wir prüfen, wie FreeTeach die Nähte plant, und empfehlen die passende Konfiguration.
Wechseln Ihre Teile häufig?
Senden Sie uns eine Zeichnung oder ein 3D-Modell Ihres Teils. Wir prüfen, wie FreeTeach das Schweißen plant, und senden Ihnen ein Angebot.
10 Jahre Erfahrung · 500 installierte Roboter · 1000+ Kunden
Noch nicht bereit für ein Angebot? Vereinbaren Sie eine kostenlose Bewertung Ihres Schweißprozesses.
Angebot anfordern für RI WD 3D FreeTeach
