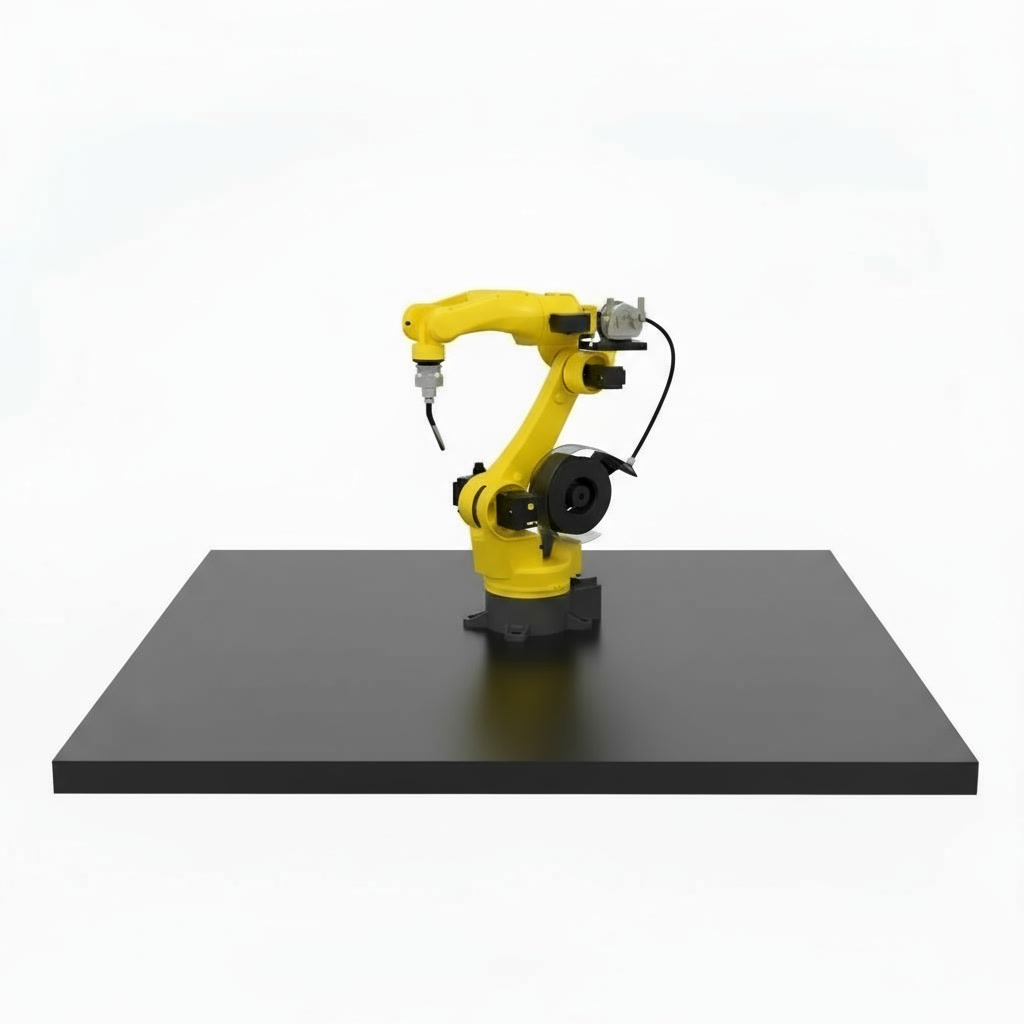

RI WD 3D FreeTeach – Poste de soudage robotisé sans programmation
Un poste de soudage industriel à vision 3D : il scanne la pièce, détecte les joints et planifie lui-même la trajectoire de soudage.
- Vision 3D
- Sans programmation
- MIG/MAG 350/500 A
- ±0.02 mm
Livraison internationale · Installation, formation et assistance technique
Scannez la pièce. Le robot fait le reste.
Au lieu d'apprendre chaque trajectoire point par point, le poste scanne la pièce avec une caméra 3D, détecte les joints et calcule la vitesse, le courant et l'angle de torche. La mise en place d'une nouvelle pièce prend beaucoup moins de temps, même sans programmeur robot.
Programmer le robot prend plus de temps que souder
Avec les robots classiques à apprentissage, chaque nouvelle pièce implique une longue séance de programmation. En petites et moyennes séries, le robot attend souvent son programme.
Pas de programmeurs robot
Peu d'entreprises disposent d'un programmeur robot dédié, et les bons spécialistes sont difficiles à recruter.
Les lots changent souvent
Chaque nouvelle géométrie de pièce impose de réapprendre la trajectoire.
Le robot planifie lui-même la trajectoire
La caméra 3D scanne la pièce et le logiciel génère automatiquement la trajectoire de soudage.
Soudage sans apprentissage, au niveau industriel
Scanne la pièce en 3D
Le système de vision reconnaît la géométrie de la pièce et détecte automatiquement les joints à souder.
- S'adapte rapidement à différentes pièces
Calcule les paramètres
La vitesse, le courant et l'angle de torche sont calculés pour chaque joint, puis le robot soude avec une répétabilité de ±0,02 mm.
- Soudures en angle, circulaires, multipasses et pendulaires
Un positionneur pour chaque angle
Des axes rotatifs externes en option (horizontal, vertical ou 2 axes) font pivoter la pièce pour que le robot atteigne les joints dans toutes les directions.
Équipement industriel complet
La détection par contact, le suivi de joint et une station automatique de nettoyage de torche maintiennent les cordons sur la cible pendant les longues séries de production.
- Kit de sécurité en option : clôture, verrouillage de porte, colonne lumineuse
Là où FreeTeach fait gagner le plus de temps
Structures métalliques
Poutres, colonnes et cadres dont la géométrie change d'un projet à l'autre.
Pas de programmation pour chaque nouveau projet
Composants automobiles
Composants et sous-ensembles soudés avec une qualité constante.
Des cordons uniformes et répétables
Machines et équipements lourds
Pièces pour machines lourdes et équipements industriels, avec cordons multipasses.
Soudures multipasses planifiées automatiquement
Production sur mesure et projets spéciaux
Petites et moyennes séries, où les pièces changent souvent.
Changement rapide entre les lotsOpérationnel en 4 étapes simples
Mise en place de la pièce
Fixez la pièce sur la table ou sur le positionneur.
Scan 3D
La caméra scanne la pièce et le logiciel détecte les joints.
Trajectoire automatique
Le système calcule la trajectoire et les paramètres de soudage.
Soudage et contrôle
Le robot soude ; l'opérateur contrôle la pièce et passe à la suivante.
Programmation classique ou RI WD 3D FreeTeach ?
| Robot de soudage classique | RI WD 3D FreeTeach | |
|---|---|---|
| Nouvelle pièce | Trajectoire apprise point par point | Scannée et planifiée automatiquement |
| Programmeur robot | Requise | Non requis |
| Petites séries | Le temps de programmation annule le gain | Passage rapide à la pièce suivante |
| Paramètres de soudage | Réglés manuellement | Calculés pour chaque joint |
Caractéristiques techniques
| Bras robotisé | RI6-2000, 6 kg, 2000 mm |
|---|---|
| Répétabilité | ±0.02 mm |
| Capacité de charge max. | jusqu'à 500 kg |
| Embase du robot | Inclus |
| MIG/MAG | 350 A / 500 A |
|---|---|
| Modes de soudage | Planification autonome, circulaire, pendulaire, discontinu, en angle, multicouche multipasse |
| Détection des joints | Vision 3D, détection par contact, suivi de joint |
| Nettoyage de la torche | Station automatique |
| Type de cellule | Ouvert |
|---|---|
| Axes rotatifs externes | Aucun, 1 ou 2 (horizontal, vertical ou 2 axes) |
| Pack sécurité | En option : clôture, verrouillage de porte, colonne lumineuse |
| Alimentation électrique | 380 V, 50/60 Hz |
Les questions de nos clients
Combien coûte le RI WD 3D FreeTeach ?
Le prix dépend de la configuration : axes externes, source de soudage et pack sécurité. Envoyez-nous un plan de votre pièce et nous vous enverrons une offre.
Ai-je besoin d'un programmeur robot ?
Non. Le poste scanne la pièce et génère lui-même la trajectoire. L'opérateur place la pièce, la vérifie et lance le soudage. Nous formons votre équipe lors de la mise en service.
Quelles pièces peut-il souder ?
Structures métalliques, composants automobiles, pièces pour machines lourdes et projets sur mesure, en particulier en petites et moyennes séries.
Peut-il être intégré à ma ligne de production ?
Oui. Le poste est conçu pour une intégration rapide dans les lignes existantes, et nous assurons l'intégration et l'assistance technique.
Quelles sont les options de sécurité ?
La cellule est ouverte ; le kit de sécurité en option ajoute une clôture, un verrouillage de porte et une colonne lumineuse.
Livrez-vous et installez-vous à l'étranger ?
Oui. Nous livrons à l'international et assurons l'assistance technique et l'intégration dans votre production.
Pouvez-vous le vérifier sur mes pièces ?
Envoyez-nous un plan, un modèle 3D ou un échantillon ; nous vérifions comment FreeTeach planifie les joints et recommandons la configuration adaptée.
Changez-vous souvent de pièces ?
Envoyez-nous un plan ou un modèle 3D de votre pièce. Nous vérifions comment FreeTeach planifie le soudage et vous envoyons une offre.
10 ans d'expérience · 500 robots installés · 1000+ clients
Pas encore prêt pour un devis ? Réservez une évaluation gratuite de votre processus de soudage.
Demander un devis pour le RI WD 3D FreeTeach
