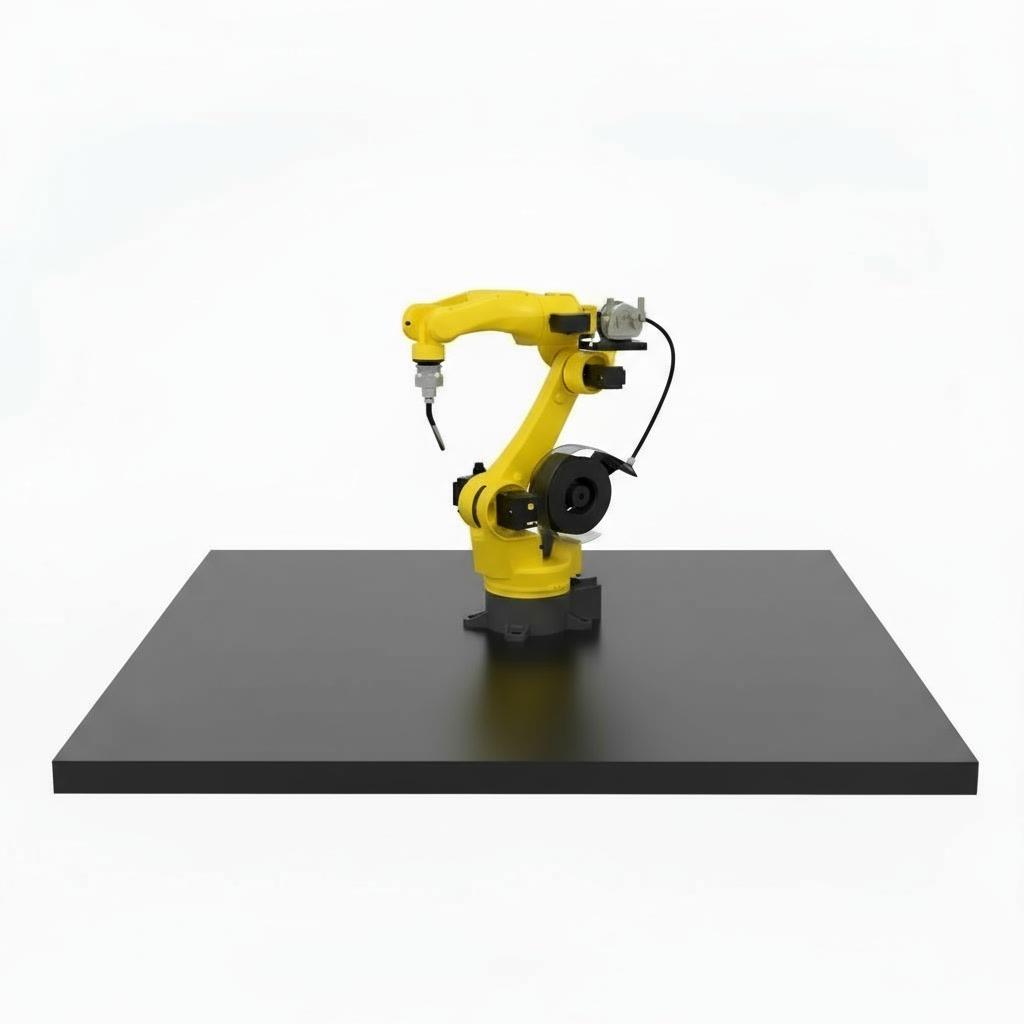

RI WD 3D FreeTeach – Stazione di saldatura robotizzata senza programmazione
Una stazione di saldatura industriale con visione 3D: scansiona il pezzo, individua i giunti e pianifica autonomamente il percorso di saldatura.
- Visione 3D
- Senza programmazione
- MIG/MAG 350/500 A
- ±0.02 mm
Consegna internazionale · Installazione, formazione e assistenza tecnica
Scansioni il pezzo. Il robot fa il resto.
Invece di insegnare ogni percorso punto per punto, la stazione scansiona il pezzo con una telecamera 3D, rileva i giunti e calcola velocità, corrente e angolo della torcia. La configurazione di un nuovo pezzo richiede molto meno tempo, anche senza un programmatore di robot.
Programmare il robot richiede più tempo che saldare
Con i robot tradizionali ad apprendimento e ripetizione, ogni nuovo pezzo comporta una lunga sessione di programmazione. Nei piccoli e medi lotti il robot spesso attende il proprio programma.
Nessun programmatore di robot
Poche aziende dispongono di un programmatore di robot dedicato, e i buoni specialisti sono difficili da assumere.
I lotti cambiano spesso
Ogni nuova geometria di pezzo richiede di insegnare di nuovo il percorso.
Il robot pianifica da solo il percorso
La telecamera 3D scansiona il pezzo e il software genera automaticamente il percorso di saldatura.
Saldatura senza apprendimento, a livello industriale
Scansiona il pezzo in 3D
Il sistema di visione riconosce la geometria del pezzo e rileva automaticamente i giunti di saldatura.
- Si adatta rapidamente a pezzi diversi
Calcola i parametri
Velocità, corrente e angolo della torcia vengono calcolati per ogni giunto, poi il robot salda con una ripetibilità di ±0,02 mm.
- Saldature d'angolo, circolari, multipassata e a pendolamento
Un posizionatore per ogni angolazione
Gli assi rotativi esterni opzionali (orizzontale, verticale o a 2 assi) ruotano il pezzo affinché il robot raggiunga i giunti da ogni direzione.
Attrezzatura industriale completa
Rilevamento a contatto, inseguimento del giunto e una stazione automatica di pulizia della torcia mantengono i giunti in posizione durante le lunghe produzioni.
- Kit di sicurezza opzionale: recinzione, blocco porta, colonna luminosa
Dove FreeTeach fa risparmiare più tempo
Strutture metalliche
Travi, colonne e telai la cui geometria cambia da progetto a progetto.
Nessuna programmazione per ogni nuovo progetto
Componenti automotive
Componenti e sottoassiemi saldati con qualità costante.
Saldature uniformi e ripetibili
Macchinari e attrezzature pesanti
Parti per macchinari pesanti e attrezzature industriali, con giunti multipassata.
Saldature multipassata pianificate automaticamente
Produzione su misura e progetti speciali
Piccoli e medi lotti, in cui i pezzi cambiano spesso.
Cambio rapido tra i lottiOperativo in 4 semplici passaggi
Posizionamento del pezzo
Fissi il pezzo sul tavolo o sul posizionatore.
Scansione 3D
La telecamera scansiona il pezzo e il software individua i giunti.
Percorso automatico
Il sistema calcola il percorso e i parametri di saldatura.
Saldatura e controllo
Il robot salda; l'operatore controlla il pezzo e passa al successivo.
Programmazione classica o RI WD 3D FreeTeach?
| Robot di saldatura tradizionale | RI WD 3D FreeTeach | |
|---|---|---|
| Nuovo pezzo | Percorso insegnato punto per punto | Scansionato e pianificato automaticamente |
| Programmatore di robot | Richiesto | Non richiesto |
| Piccoli lotti | Il tempo di programmazione annulla il guadagno | Cambio rapido al pezzo successivo |
| Parametri di saldatura | Impostati manualmente | Calcolati per ogni giunto |
Specifiche tecniche
| Braccio robotico | RI6-2000, 6 kg, 2000 mm |
|---|---|
| Ripetibilità | ±0.02 mm |
| Portata massima | fino a 500 kg |
| Base del robot | Incluso |
| MIG/MAG | 350 A / 500 A |
|---|---|
| Modalità di saldatura | Pianificazione autonoma, circonferenziale, a pendolamento, intermittente, d'angolo, multistrato multipassata |
| Rilevamento dei giunti | Visione 3D, rilevamento a contatto, inseguimento del giunto |
| Pulizia della torcia | Stazione automatica |
| Tipo di cella | Aperta |
|---|---|
| Assi rotativi esterni | Nessuno, 1 o 2 (orizzontale, verticale o a 2 assi) |
| Pacchetto sicurezza | Opzionale: recinzione, blocco porta, colonna luminosa |
| Alimentazione | 380 V, 50/60 Hz |
Cosa ci chiedono i clienti
Quanto costa la RI WD 3D FreeTeach?
Il prezzo dipende dalla configurazione: assi esterni, sorgente di saldatura e pacchetto sicurezza. Ci invii un disegno del Suo pezzo e Le invieremo un'offerta.
Mi serve un programmatore di robot?
No. La stazione scansiona il pezzo e genera da sola il percorso. L'operatore posiziona il pezzo, lo controlla e avvia la saldatura. Formiamo il Suo team alla messa in servizio.
Quali pezzi può saldare?
Strutture metalliche, componenti automotive, parti per macchinari pesanti e progetti su misura, soprattutto in piccoli e medi lotti.
Può essere integrata nella mia linea di produzione?
Sì. La stazione è progettata per una rapida integrazione nelle linee esistenti, e forniamo integrazione e supporto tecnico.
Quali opzioni di sicurezza sono disponibili?
La cella è aperta; il kit di sicurezza opzionale aggiunge recinzione, blocco porta e colonna luminosa.
Effettuate consegna e installazione all'estero?
Sì. Consegniamo a livello internazionale e forniamo supporto tecnico e integrazione nella Sua produzione.
Potete verificarla sui miei pezzi?
Ci invii un disegno, un modello 3D o un campione; verifichiamo come FreeTeach pianifica i giunti e Le consigliamo la configurazione adatta.
Cambia spesso pezzo?
Ci invii un disegno o un modello 3D del Suo pezzo. Verifichiamo come FreeTeach pianifica la saldatura e Le inviamo un'offerta.
10 anni di esperienza · 500 robot installati · 1000+ clienti
Non è ancora pronto per un preventivo? Prenoti una valutazione gratuita del Suo processo di saldatura.
Richiedi un preventivo per RI WD 3D FreeTeach
